国产精品99久久久久久www,免费a级毛片在线播放不收费,日韩av无码一区二区三区不卡,欧美重囗味sm群虐视频

當(dāng)前位置: > 首頁 > 產(chǎn)品展示

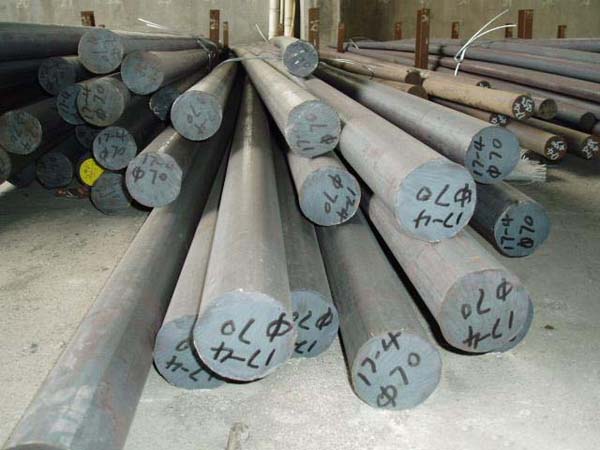

17-4PH不銹圓鋼

更新時間:2016-05-24 14:45:33


17-4PH沉淀硬化不銹鋼
化學(xué)成分:  17-4PH /  0Cr17Ni4Cu4Nb鋼的化學(xué)成分:
C Si Mn Cr Ni Cu Nb S P
<=0.07 <=1.0 <=1.0 15.5~17.5 3.0~5.0 3.0~5.0 0.15~0.45 <=0.030 <=0.035

力學(xué)性能:   該鋼的室溫力學(xué)性能見下表

熱處理制度 Ób MPa Ós MPa ð5 % ¢ % 硬度 HRC 附注
1040ºC水冷或空冷(A狀態(tài))         HB<=363 (1)
1040ºC水冷或空冷,480ºC回火4h空冷(H900) >=1314 >=1177 >=10 >=40 >=40 (1)
1040ºC水冷或空冷,495ºC回火4h空冷(H925) >=1177 >=1070 >=10 >=44 >=38 (1)
1040ºC水冷或空冷,550ºC回火4h空冷(H1025) >=1070 >=1000 >=12 >=45 >=35 (1)
1040ºC水冷或空冷,580ºC回火4h空冷(H1075) >=1000 >=863 >=13 >=45 >=31 (1)
1040ºC水冷或空冷,620ºC回火4h空冷(H1150) >=932 >=725 >=16 >=50 >=28 (1)
1040ºC水冷(A狀態(tài)) 1030 755 12 45 HB363 (2)
1040ºC水冷,480ºC回火4h空冷(H900) 1373 1275 14 50 44 (2)
1040ºC水冷,495ºC回火4h空冷(H925) 1304 1207 14 54 42 (2)
1040ºC水冷,550ºC回火4h空冷(H1025) 1167 1138 15 56 38 (2)
1040ºC水冷,580ºC回火4h空冷(H1075) 1138 1030 16 58 36 (2)
1040ºC水冷,620ºC回火4h空冷(H1150) 1000 862 19 60 33 (2)

(1)------摘自GB1220 (2)------實(shí)際檢驗(yàn)值
耐腐蝕性:見下表  0Cr17Ni4Cu4Nb鋼的耐蝕性能[腐蝕速率 g/(m²h)]

介質(zhì)條件 5%H2SO4 沸騰  8h 10%H2SO4 沸騰  48h 40%HNO3 沸騰  8h 10%HCl 沸騰  8h 80%CH3COOH 沸騰  8h
退火態(tài) 178 178 4.58 4.69 0.25 0.28 0.51 0.50 0.83 0.79
時效態(tài) 431 427 6.30 6.27 0.31 0.27 0.50 0.49 0.10 0.15

工藝性能:   此鋼一般不進(jìn)行冷加工。熱加工溫度為1000~1170°C。對大于76mm或形狀復(fù)雜的部件,熱加工后應(yīng)及時回爐加熱到原熱加工的溫度,隨后緩慢冷卻。   該鋼的熱處理制度如下:

固溶處理: 1040±15°C  30min, 冷至30°C或低于30°C, 獲得A狀態(tài)(馬氏體)
---------〉 過時效處理: 630~650°C 1~4h,空冷 --------〉 重復(fù)固溶處理獲得A狀態(tài) ---------〉
沉淀硬化: 480~630°C  1h空冷獲得H900,H925,H1025, H1150狀態(tài)。(都是沉淀硬化馬氏體)
------------------------------------------------------------〉



17-4PH合金是由銅、鈮/鈳構(gòu)成的沉淀、硬化、馬氏體不銹鋼。這個等級具有高強(qiáng)度、度(高達(dá)300º C/572º F)和抗腐蝕等特性。經(jīng)過熱處理后,產(chǎn)品的機(jī)械性能更加完善,可以達(dá)到高達(dá)1100-1300 mpa (160-190 ksi)的耐壓強(qiáng)度。這個等級不能用于高于300º C (572º F)或非常低的溫度下,它對大氣及稀釋酸或鹽都具有良好的抗腐蝕能力,它的抗腐蝕能力與304430一樣



物理性能

密度:7780 kg/m²

熔點(diǎn):1400~1440℃

比熱容:502J/(kg·℃)。

線膨脹系數(shù):(H900熱處理態(tài))

20~100°C時,0.0000108 /K; 20~200°C時,0.00001016 /K; 20~300°C時,0.00001136 /K

熱導(dǎo)率:

100°C時,17W/(m*K); 300°C時,20W/(m*K); 500°C時,23W/(m*K)

彈性模量:



20°C 時,191000 MPa; 100°C時,191000 MPa; 320°C時,181000 MPa





應(yīng)用領(lǐng)域

海上平臺、直升機(jī)甲板、其他平臺

食品工業(yè)

紙漿及造紙業(yè)

航天(渦輪機(jī)葉片)

機(jī)械部件

核廢物桶



標(biāo)準(zhǔn)

ASTM..............A693 grade 630 (AMS 5604B) UNS S17400

EURONORM ..1.4542 X5CrNiCuNb 16-4

AFNOR...........Z5 CNU 17-4PH

DIN..................1.4542



抗腐蝕能力

17-4 PH合金的抗腐蝕能力優(yōu)于其它任何的標(biāo)準(zhǔn)的可硬化的不銹鋼。在大多數(shù)情況下,它的抗腐蝕能力均不亞于304。如果存在應(yīng)力腐蝕裂痕的風(fēng)險(xiǎn),較高的熟化溫度必須高于550ºC

(1022ºF),最好為590ºC (1094ºF)。氯化物介質(zhì)中最佳回火溫度為550ºC-1022ºF。H2S介質(zhì)中最佳回火溫度為590ºC-1094ºF。這個合金在靜態(tài)的海水中易遭受蝕損或裂縫腐蝕。它在石油化工、食品加工及造紙業(yè)中的抗腐蝕能力和304L等級一樣。



機(jī)械加工

我們可以對經(jīng)過溶液處理的或淬水、硬化狀態(tài)下的17-4 PH合金進(jìn)行機(jī)械加工,加工條件隨材料硬度的變化而變化。我們通常使用高速刀具或經(jīng)過潤滑的炭化刀來進(jìn)行加工。如果客戶對公差要求非常嚴(yán)格,我們還應(yīng)考慮到在熱處理時可能會發(fā)生的尺寸變化。

說明:

此處所提供的技術(shù)資料反映了我們在編輯此資料時最高的水平及最全面的知識,但隨著我們對抗腐蝕等級產(chǎn)品研究的深入,內(nèi)容可能會有一些細(xì)微的變化。我們建議你在詢價(jià)或發(fā)出訂單時,再次確認(rèn)以上信息。另外,每一個產(chǎn)品在應(yīng)用時都有一些特殊的情況。這里所提供的資料數(shù)據(jù)等僅是對產(chǎn)品的描述,只有在我們公司做出書面的文件時,才能將其看作是我們的保證、承諾。



加工

熱成形

熱成形應(yīng)在950-1200ºC (1742-2192ºF)溫度范圍內(nèi)進(jìn)行。完整的熱處理包括固熔退火、冷卻(低于25ºC)及熟化(在既定的溫度下)



切割

熱切割(等離子、鋸等):考慮到熱變質(zhì)部分,這個等級的切割程序要適當(dāng)。切割后,要進(jìn)行研磨以清除氧化層。機(jī)械切割:剪切、沖壓、冷鋸等。



焊接

17-4 PH合金可進(jìn)行以下焊接: SMAW, GTAW, PAW and GMAW.進(jìn)行初步試驗(yàn)(檢查有無裂縫及焊縫金屬的韌性),方可進(jìn)行SAW焊接。.由于鐵酸鹽的固化,降低了焊縫金屬熱裂及熱變質(zhì)的可能性。一般來講,不需要進(jìn)行預(yù)熱,中間溫度要控制在120°C (248°F).經(jīng)過完整的熱處理(固熔退火+淬火硬化),韌性會增強(qiáng)。由于其自身的馬氏體結(jié)構(gòu)特點(diǎn),焊縫金屬中較低的氧含量使其保持了較好的韌性及延展性。為了避免冷裂,應(yīng)盡量避免氫的介入。17-4 PH合金可以和同種的填充金屬(E 630 (AWS A5.4)?ER 630 (AWS A5.9)進(jìn)行焊接。如果在焊接不需考慮到17-4PH的機(jī)械特性,也可以采用奧氏體填充金屬,之后也不必進(jìn)行熱處理。



上一篇:返回列表
下一篇:2Cr13不銹鋼
最近韩国高清完整版播放电影| 1313久久国产午夜精品理论片| 精品精品国产高清a级毛片| 欧美人伦禁忌DVD放荡欲情| 国产性猛交╳xxx乱大交| 欧美老妇交乱视频在线观看| yw尤物av无码国产在线观看| 午夜精品国产精品大乳美女| 精品国产av一区二区三区| 中文字幕爆乳巨爆乳系列| 久久久久久99av无码免费网站| 在床边趴着屁股撅起来怎么弄| 玖玖热麻豆国产精品视频| 亚洲va国产va天堂va久久| 少妇人妻一区二区三区视频| 亚洲熟女乱综合一区二区| 欧美性猛交xxxx乱大交3| 欧美金发尤物av在线观看| 狠狠色噜噜狠狠狠888米奇视频| free性开放小少妇| 亚洲成av人片一区二区密柚| 久久精品国产亚洲av无码| 狂躁女人双腿流白色液体| 上司人妻互换中文字幕| 男女啪啪做爰高潮免费网站| 天美传媒av妇女干部| 亚洲国产精品无码成人片久久| 老公晚上日不停我腿都酸了| 五个闺蜜的疯狂互换春雨医生| 亚洲欧美成人av在线观看| 嫩模自慰一区二区三区| 性的暴行中文完整版| 无码粉嫩虎白一线天在线观看| 全免费a级毛片免费看无码| 久久av无码av高潮av不卡| 性久久久久久| 丰满少妇a级毛片| 亚洲精品久久一区二区三区777| 免费萌白酱国产一区二区三区| 日本免费无码一区二区到五区| 丰满少妇a级毛片|
